電壓擊穿測試儀的信號接地方法也是需要我們掌握的

更新時間:2022-11-04 00:00:00      瀏覽次數:12880

  電壓擊穿測試儀適用于連續均勻的電壓上升或逐步電壓上升。對樣品施加交流/或直流電壓直至擊穿,測量擊穿電壓值并計算樣品的擊穿強度;通過快速升壓將電壓升至規定值,使樣品在一定時間內不被擊穿,將規定值設為此時樣品的耐壓值。

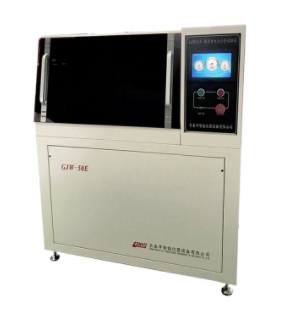

電壓擊穿測試儀


  電壓擊穿測試儀的信號接地方法也是需要我們掌握的。
  1、浮地將電路的“零”電位或設備的“零”電位與可能引起環流的公共接地系統或公共導體絕緣,即不接地,使“零”電位是相對于地球零電位的懸浮“零”電位。常用的方法有變壓器屏障和光電耦合屏障。浮地的優點是抗干擾能力強,缺點是靜電積累。當電荷積累到一定程度時,設備地與公共地之間的電位差可能會引起嚴重的靜電放電,成為極具破壞性的干擾源。處理方法是在浮地和公共地之間跨接放電電阻和電阻大小,以免影響設備漏電流的要求。
  2、在單點接地電路和設備中,所有需要接地的點都連接到只有一個物理點被定義為接地的點,參考點的點稱為單點接地。如果系統選擇單點接地,則每臺設備都應有自己的單點接地點,然后各設備的接地應與系統中的參考接地點相連。缺陷是系統在工作頻率很高時表現出一定的電抗效應,導致接地效果不佳。
  3、多點接地多點接地是指設備中所有需要接地的點都直接與接地平面(底板、接地母線等)相連。優點是簡單,高頻駐波小。缺點是維修量(生銹和松動)大。
  4、電壓擊穿測試儀混合接地綜合了單點接地和多點接地的長度。需要就近接地的點直接與附近的接地平面相連,或者需要高頻接地的點通過旁路電容與接地平面相連,其他點采用單點接地。循環信號波長小于0.05λ選用單點接地,接地線長度應達到0.05λ以上選用多點接地。
